软考真题
第3题
阅读下列说明和图,回答问题1至问题3,将解答填入答题纸的对应栏内。

【说明】

某图书公司欲开发一个基于Web的书籍销售系统,为顾客(Customer)提供在线购买书籍(Books)的功能,同时对公司书籍的库存及销售情况进行管理。系统的主要功能描述如下:

(1) 首次使用系统时,顾客需要在系统中注册(Register detail)。顾客填写注册信息表要求的信息,包括姓名(name)、收货地址(address)、电子邮箱(email)等,系统将为其生成一个注册码。

(2) 注册成功的顾客可以登录系统在线购买书籍(Buy books)。购买时可以浏览书籍信息,包括书名(title)、作者(author)、内容简介(introduction)等。如果某种书籍的库存量为0,那么顾客无法查询到该书籍的信息。顾客选择所需购买的书籍及购买数量 (quantities),若购买数量超过库存量,提示库存不足;若购买数量小于库存量,系统将显示验证界面,要求顾客输入注册码。注册码验证正确后,自动生成订单(Order),否则, 提示验证错误。如果顾客需要,可以选择打印订单(Print order)。

(3) 派送人员(Dispatcher)每天早晨从系统中获取当日的派送列表信息(Produce picklist),按照收货地址派送顾客订购的书籍。

(4) 用于销售的书籍由公司的采购人员(Buyer)进行采购(Reorder books)。采购人员每天从系统中获取库存量低于再次订购量的书籍信息,对这些书籍进行再次购买,以保证充足的库存量。新书籍到货时,采购人员向在线销售目录(Catalog)中添加新的书籍信息(Add books)。

(5) 采购人员根据书籍的销售情况,对销量较低的书籍设置折扣或促销活动(Promote books)。

(6) 当新书籍到货时,仓库管理员(Warehouseman)接收书籍,更新库存(Update stock)。

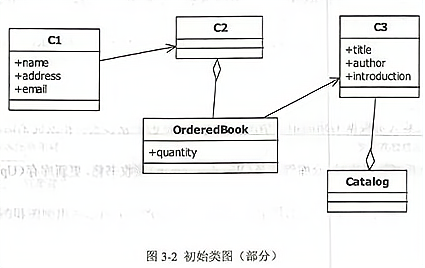

现采用面向对象方法开发书籍销售系统,得到如图3-1所示的用例图和图3-2所示的初始类图(部分)。







问题:3.1
【问题1】(6分)
根据说明中的描述,给出图3-1中A1〜A3所对应的参与者名称和U1〜U3处所对应的用例名称。
问题:3.2
【问题2】(6分)
根据说明中的描述,给出图3-1中用例U3的用例描述。(用例描述中必须包括基本事件流和所有的备选事件流)。
问题:3.3
【问题3】(3分)
根据说明中的描述,给出图3-2中C1〜C3所对应的类名。
