第3题

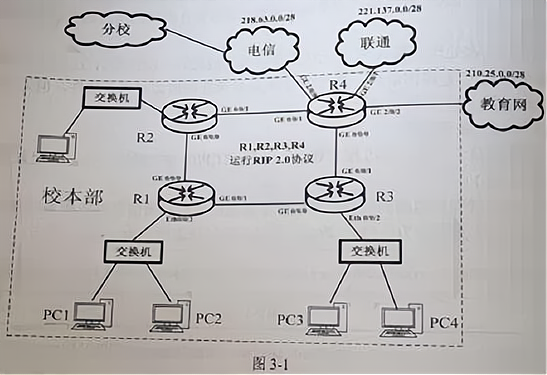

图3-1为某大学的校园网络拓扑,其中出口路由器R4连接了三个ISP网络,分别是电信网络(网关地址218.63.0.1/28)联通网络(网关地址221.137.0.1/28)以及教育网(网关地址210.25.0.1/28 )。路由器R1、R2、R3、R4在内网一侧运行RIPv2.0协议实现动态路由的生成。

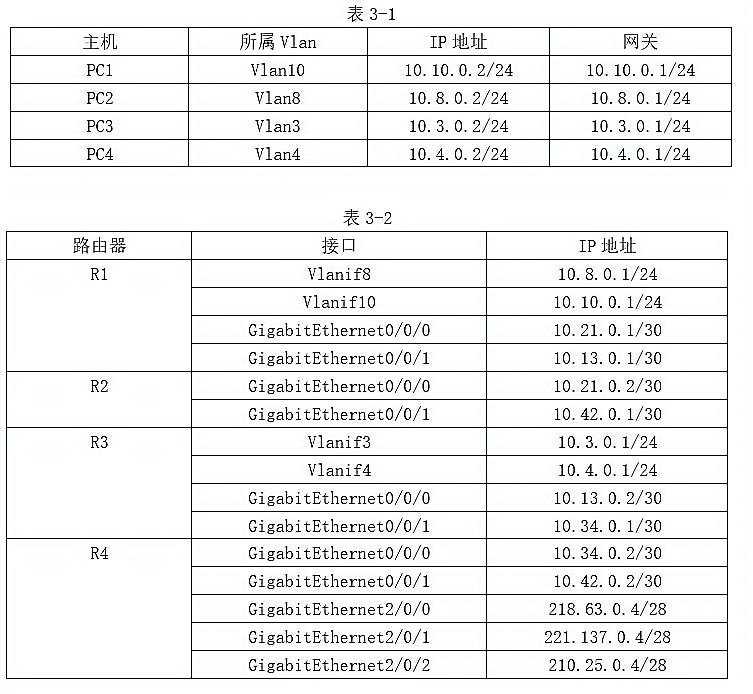

PC机的地址信息如表3-1所示,路由器部分接口地址信息如表3-2所示。

问题:3.1 (2分) 如图3-1所示,校本部与分校之间搭建了IPSec VPN。IPSee的功能可以划分为认证头AH、封装安全负荷ESP以及密钥交换IKE。其中用于数据完整性认证和数据源认证的是( )
问题:3.2 (2分)
为R4添加默认路由,实现校园网络接入Internet 的默认出口为电信网络,请将下列命令补充完整。
[R4]iproute-static( )
问题:3.3 (5分)
在路由器RI上配置RIP协议,请将下列命令补充完整:
[R1]_ ( )
[R1-rip-1]network_ ( )
[R1-ip-1]version2
[R1-rip-1]undo summary
各路由器上均完成了RIP协议的配置,在路由器RI上执行display ip routing-table,由RIP生成的路由信息如下所示:
Destination/Mask Proto Pre Cost Flags NextHop Interface
10.3.0.0/24 RIP 100 1 D 10.13.0.2 GigabitEthernet0/0/1
10.4.0.0/24 RIP 100 1 D 10.13.0.2 GigabitEthernet0/0/1
10.34.0.0/30 RIP 100 1 D 10.13.0.2 GigabitEthernet/0/0/1
10.42.0.0/24 RIP 100 1 D 10.21.0.2 GigabitEthernet/0/0/0
根据以上路由信息可知。下列RIP路由是由( )路由器通告的:
10.3.0.0/24 RIP 100 1 D 10.13.0.2 GigabitEthernet0/0/1
10.4.0.0/24 RIP 100 1 D 10.13.0.2 GigabitEthernet0/0/1
请问PCI此时是否可以访问电信网络?为什么?
答:( )
问题:3.4 (11分)
图3-1中,要求PCI访问Internet时导向联通网络,禁止PC3在工作日8.00至18.00访问电信网络。
请在下列配置步骤中补全相关命令:
第1步:在路由器R4上创建所需ACL
创建用于PCI策略的ACL:
[R4]acl 2000
[R4-acl-basic -2000] rule 1 permit source( )
[R4-acl-basic- 2000] quit
创建用于PC3策略的ACL:
[R4] time-range satime( )working-day
[R4]acl number 3001
[R4-acl-adv-3001] rule deny source ( ) destination 218.63.0.0 240.255.255.255 time-range satime
第2步:执行如下命令的作用是( )
[R4]trafficlassifer 1
[R4-classifier-1]if-match acl 2000
[R4-classifier-1]quit
[R4]traffic classifier3
[R4-classifier-3]if-match acl 3001
[R4-classifier-3]quit
第3步:在路由器R4上创建流行为并配置重定向
[R4]traffic behavior 1
[R4-bchavior-1]redirect ( ) 221.137.0.1
[R4-behavior-1]quit
[R4]traffic behavior 3
[R4-behavior-3] ( )
[R4-behavior-3]quit
第4步:创建流策略,并在接口上应用(仅列出了R4上GigabitEthernet 0/0/0接口的配置)
[R4]traffic policy 1
[R4-trafficpolicy-1]classifier 1( )
[R4-trafficpolicy-1]classifier 3( )
[R4-trafficpolicy-1]quit
[R4]interGigabitEthernet 0/0/0
[R4-GigabitEthernet0/0/0]traffic-policy( )
[R4-GigabitEthernet0/0/0]quit
