第1题
阅读下列说明和图,回答问题1至问题4,将解答填入答题纸的对应栏内。

【说明】

某医疗护理机构为老年人或有护理需求者提供专业护理。现欲开发一基于Web的医疗管理系统,以改善医疗护理效率。该系统的主要功能如下:

(1) 通用信息查询。客户提交通用信息查询请求,査询通用信息表,返回查询结果。

(2) 医生聘用。医生提出应聘/辞职申请,交由主管进行聘用/解聘审批,更新医生表,并给医生反馈聘用/解聘结果;删除解聘医生的出诊安排。

(3) 预约处理。医生安排出诊时间,存入医生出诊时间表;根据客户提交的预约查询请求,查询在职医生及其出诊时间等预约所需数据并返回;创建预约,提交预约请求,在预约表中新增预约记录,更新所约医生出诊时间并给医生发送预约通知;给客户反馈预约结果。

(4) 药品管理。医生提交处方,根据药品名称从药品数据中查询相关药品库存信息,开出药品,更新对应药品的库存以及预约表中的治疗信息;给医生发送“药品已开出”反馈。

(5) 报告创建。根据主管提交的报表查询请求(报表类型和时间段),从预约数据、通用信息、药品库存数据、医生以及医生出诊时间中进行查询,生成报表返回给主管。

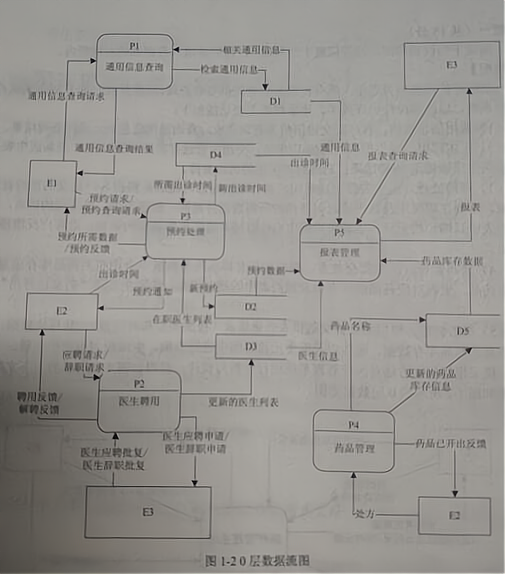

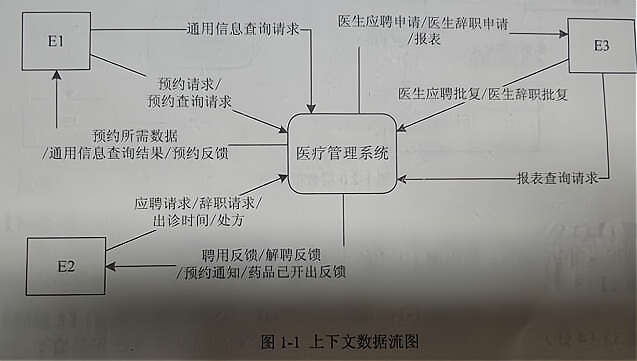

现采用结构化方法对医疗管理系统进行分析与设计,获得如图1-1所示的上下文数据流图和图1-2所示的0层数据流图。



问题:1.1
(3分)
使用说明中的词语,给出图1-1中的实体E1~E3的名称。
问题:1.2
(5分)
使用说明中的词语,给出图1-2中的数据存储D1~D5的名称。
问题:1.3
(4分)
使用说明和图中术语,补充图1-2中缺失的数据流及其起点和终点。
问题:1.4
(3分)
使用说明中的词语,说明“预约处理”可以分解为哪些子加工?并说明建模图1-1和图1-2时如何保持数据流图平衡?
2018��� ��������� ������������ ������
正确答案:
你的答案:
请先在app激活
知识点:
未分类
试卷:
2018年 上半年 下午试卷 案例
