第1题
某城市为满足治安管理、城市管理、交通管理、应急指挥等需求,决定在缚市的所有进出路口、客货运场所、主要道路路口、重要公共场所、商业密集区域、治安案件髙发区等地进行视频监控,并通过网络建立完善的社会治安视频监控系统,即实施“平安城市工程”,实现视频监控信息资源的整合与共享。

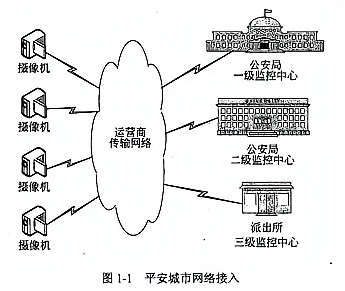

平安城市工程的网络接入如图1-1所示。



所有监控点的摄像机通过运营商提供的线路接入平安城市网络,公安局的监控体系有三级构成,分别为市局、分局和派出所监控中心。

运营商传输网络负责所有视频监控信号的传输、存储和转发,传输网络由传输设备、网络设备、存储设备等构成。
问题:1.1
运营商网络中的某一个网络视频接入节点,需要通过一台交换机实现三个监控点摄像机的视频图像接入,摄像机和交换机之间采用光纤进行互连,并存在一个光纤物理汇接节点(用于实现光纤的熔接配置)。各节点的类型、分布和位置坐标如图1-2所示,允许采用2芯、4芯、8芯或16芯的光缆。请指出采用“网络节点至监控点直埋光纤”、“通过光纤汇接点汇接光纤”、“基于EPON分光器互连光纤”三种方式需要埋设的光缆类型并计算所需每种类型光缆的最短长度。(注:在计算长度时,直接可在计算结果中出现。)
问题:1.2
Catalyst 6509作为整个网络的核心交换设备。
核心交换机3号插槽上安装8端口GBIC千兆以太网模块WS-X6408A (8 port GIGABIT ETHERNET),端口1至3分别与行政区甲、行政区乙和行政区丙的汇聚交换机互连,其他端口与各级指挥中心的汇聚交换机互连,核心交换机至行政区甲、乙、丙的距离分别为8、22和42km。表1-1列出了光电收发器及配件的参数指标,请从表1-1中选择与端口1、端口2、端口3连接的收发器及配件,并分别指出应釆用的光纤链路。
问题:1.3
核心交换机4号插槽上安装16端口GBIC千兆以太网模块WS-X6516-GBIC(16 port GIGABIT ETHERNET),负责连接平安城市工程中所有的流媒体服务器、存储服务器等设备,端口1和2连接2台流媒体服务器、端口3和4连接2台存储服务器。平安城市工程规范中规定,实时调阅视频流从采集至播放的时间延迟不得大于1s。图1-3为某派出所对一个监控点之间的设备连接图,表1-2为图中各设备产生的延迟情况。请计算该派出所对监控点的实时视频调阅延迟,并指出是否符合平安城市工程规范;如不符合规范,在不能改变编解码器和流媒体服务器产品的情况下,给出可能的优化方案。
