第1题
阅读下列说明,回答问题1至问题4,将解答填入答题纸的对应栏内。

【说明】

M公司为了便于开展和管理各项业务活动,提高公司的知名度和影响力,拟构建一个基于网络的会议策划系统。

【需求分析结果】

该系统的部分功能及初步需求分析的结果如下:

(1) M公司旗下有业务部、策划部和其他部门。部门信息包括部门号、部门名、主管、联系电话和邮箱号。每个部门只有一名主管,只负责管理本部门的工作,且主管参照员工关系的员工号;一个部门有多名员工,每名员工属于且仅属于一个部门。

(2) 员工信息包括员工号、姓名、职位、联系方式和薪资。职位包括主管、业务员、 策划员等。业务员负责受理用户申请,设置受理标志。一名业务员可以受理多个用户申请, 但一个用户申请只能由一名业务员受理。

(3) 用户信息包括用户号、用户名、银行账号、电话、联系地址。用户号唯一标识用户信息中的每一个元组。

(4) 用户申请信息包括申请号、用户号、会议日期、天数、参会人数、地点、预算费用和受理标志。申请号唯一标识用户申请信息中的每一个元组,且一个用户可以提交多个申请,但一个用户申请只对应一个用户号。

(5) 策划部主管为己受理的用户申请制定会议策划任务。策划任务包括申请号、任务明细和要求完成时间。申请号唯一标识策划任务的每一个元组。一个策划任务只对应一个己受理的用户申请,但一个策划任务可由多名策划员参与执行,且一名策划员可以参与执行多项策划任务。

【概念模型设计】

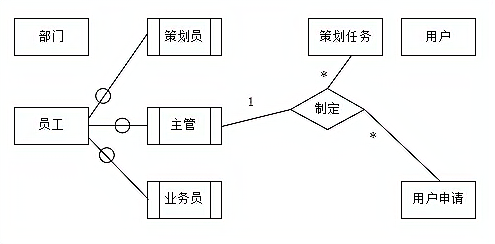

图1-1实体联系图

【关系模式设计】

部门 (部门号,部门名,部门主管,联系电话,邮箱号)

员工 (员工号,姓名, (a),联系方式,薪资)

用户 (用户名, (b),电话,联系地址)

用户申请 (申请号,用户号,会议日期,天数,参会人数,地点,受理标志,(c) )

策划任务 (申请号,任务明细, (d))

执行 (申请号,策划员,实际完成时间,用户评价)

问题:1.1
(5分)
根据问题描述,补充五个联系,完善图1-1的实体联系图。联系名可用联系1、联系2、 联系3、联系4和联系5表示,联系的类型为1:1、 1:n和 m:n(或 1:1、1:*和*:*)。
问题:1.2
(4分)
根据题意,将关系模式中的空(a)-(d)补充完整,并填入答题纸对应的位置上。
问题:1.3
(4分)
给出“用户申请”和“策划任务”关系模式的主键和外键。
问题:1.4
(2分)
请问“执行”关系模式的主键为全码的说法正确吗?为什么 ?
