第1题
阅读下列说明和图,回答问题1至问题3,将解答填入答题纸的对应栏内。

【说明】

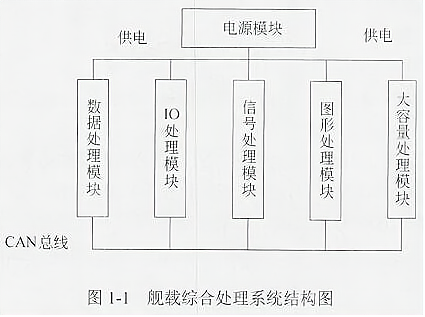

某舰载综合处理系统由若干数据处理模块、10处理模块、信号处理模块、图形处理模块、大容量处理模块和电源模块组成,各处理模块通过CAN总线连接,如图1-1所示。

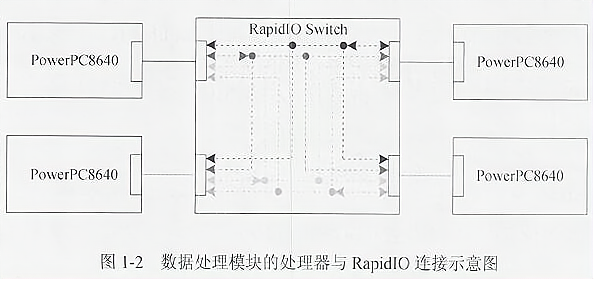

为了提高综合处理系统的处理速度,主要处理模块都设计为多个处理器。其中,数据处理模块有4片PowerPC8640处理器,通过RapidlO内部网络连接,如图1-2所示。

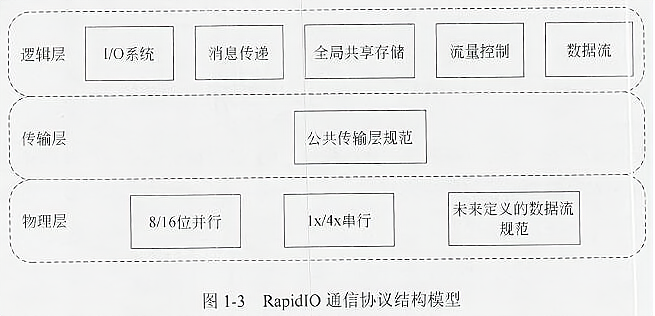

串行RapidlO协议即SR1O通信协议,构建了3层的协议体系。如图1-3所示,分别是物理层、传输层、逻辑层。物理层定义了硬件接口的电器特性,并包括链路控制、初级流量控制和低级错误管理等功能;传输层负责进行寻址和路由信息管理;逻辑层定义了服务类型和包交换的格式。



逻辑层定义了数据包的格式,同时支持两种操作方式,分别是直接IO/DMA方式和消息传递方式。

直接I0/DMA是一种常用的数据传输方式,发送端需要知道被访问设备的存储空间地址映射,被访问端的操作基本由硬件实现。直接I0/DMA下,发起一次传输操作,需要有效数据、目标器件ID、数据长度、数据在被访问设备存储空间的地址以及包优先级等;同时,所有构成的包的长度为32bit的整数倍;若包长度不能满足要求,则添加附加位进行弥补。

消息传递方式不要求发送节点知道目的节点的地址空间映射,当数据到达目的节点时,会根据邮箱号确定消息存储位置。在消息传递模式下进行数据传输时,除了有效载荷外还需要提供目的节点的ID、数据长度、包优先级和邮箱号等。
问题:1.1
可执行程序有严格的格式,一般分为text段、data段和bss段,请解释各段存放的内容,并将答案填写在答题纸的(1)〜(3)中。 陈工程师写了一段图形图像相关的程序,在程序中他定义了一个大数组,如下所示: char arrMap[1024*1024]; void main(void) {...} 请问此数组位于内存哪个位置(即在那个段中)?请将答案写到答题纸(4)处。
问题:1.2
RapidlO逻辑层中直接IO/DMA和消息传递这两种传输方式的主要差异如表1-1所示。请完成表中的内容,将表1-1中的(1)~(5)答案填写在答题纸的对应栏中。
问题:1.3

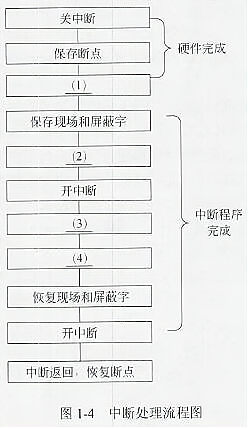

在IO处理模块等多个模块上,都采用中断方式处理输入输出。在中断处过程包括关中断、保存断点、识别中断源等一系列步骤,如图1-4所示,请完成其中的填空,将答案填写在答题纸的对应栏中。
