第1题
某大学欲开发一个基于Web的课程注册系统,该系统的主要功能如下:

1.验证输入信息

(1) 检查学生信息:检查学生输入的所有注册所需信息。如果信息不合法,则返回学生信息不合法提示;如果合法,则输出合法学生信息。

(2) 检查学位考试结果:检査学生提供的学位考试结果。如果不合法,则返回学位考试结果不合法提示;如果合法,则检查该学生注册资格。

(3) 检查学生注册资格:根据合法学生信息和合法学位考试结果,检查该学生对欲选课程的注册资格。如果无资格,则返回无注册资格提示;如果有注册资格,则输出注册学生信息(包含选课学生标识)和欲注册课程信息。

2.处理注册申请

(1) 存储注册信息:将注册学生信息记录在学生库。

(2) 存储所注册课程:将选课学生标识与欲注册课程进行关联,然后存入课程库。

(3) 发送注册通知:从学生库中读取注册学生信息,从课程库中读取所注册课程信息,给学生发送接受提示;给教务人员发送所注册课程信息和已注册学生信息。

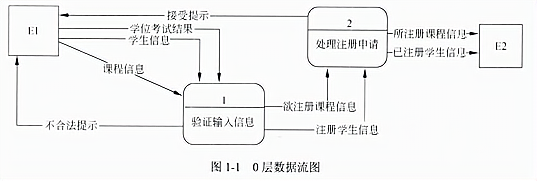

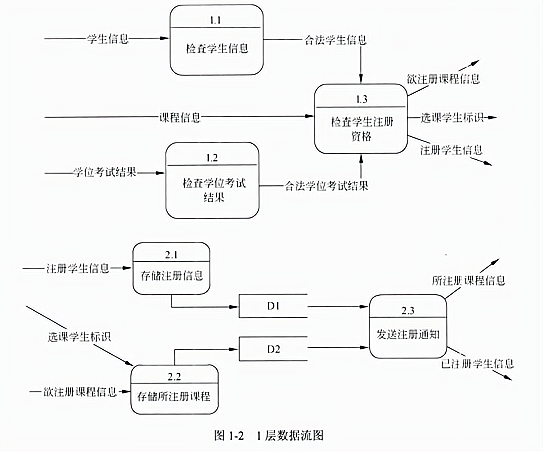

现采用结构化方法对课程注册系统进行分析与设计,获得如图1-1所示的0层数据流图和图1-2所示的1层数据流图。







问题:1.1
使用题干中的词语,给出图1-1中的实体E1和E2的名称。
问题:1.2
使用说明中的词语,给出图1-2中的数据存储D1和D2的名称。
问题:1.3
根据说明和图中术语,补充图1-2中缺失的数据流及其起点和终点。
问题:1.4
根据补充完整的图1-1和图1-2,说明上层的哪些数据流是由下层的哪些数据流组合而成。
2013��������� ��������������������������� ������������������������������������ ������������������
正确答案:
你的答案:
请先在app激活
知识点:
数据流图
试卷:
2013年 下半年 下午试卷 案例
